Виброкатанный бетон

Технология позволяет производить устройство высокопрочных, практически безусадочных бетонных, мозаично-бетонных, теплых керамзитобетонных покрытий полов.

Суть технологии сводится к высокочастотному вибропрессованию монолитной полусухой песчано-цементной смеси виброотделочной машиной «Жужжа-250» непосредственно на объекте строительства. Полусухая стяжка укладывается по стандартной технологии с учетом снижения толщины, после уплотнения на 15-20%. Сразу, после выравнивания, стяжка уплотняется с помощью виброотделочной машины «Жужжа-250». Количество проходов виброотделочной машиной для окончательного уплотнения полусухой стяжки зависит от ее толщины и определяется по правилу: один общий проход плюс один проход на каждые 2 см слоя. После уплотнения, поверхность затирается и заглаживается лопастями бетоноотделочной машины (вертолетом). При устройстве покрытия, по данной технологии, не требуются маяки – ровность покрытия контролируется по лазерному нивелиру во время разравнивания и уплотнения покрытия.

Для увеличения производительности процесса укладки вдвое, разработана комплексная добавка «Реамикс-Пол».

Для герметизации, дополнительного упрочнения и обеспыливания поверхности предлагается литиевая пропитка «Реамикс-12П» и полимерная полуматовая пропитка на водной основе «Реамикс-П».

Для финишной отделки мозаично-бетонных полов и полированных бетонов, как порозаполнитель, рекомендуется использовать Микроцемент «Реамикс».


Особенности виброкатанного бетона.

В следствии низкого содержания цемента (200-280кг/м3 бетона), виброкатанное бетонное покрытие практически не имеет усадки.

За счет минимального содержания воды и чрезвычайно высокого уплотнения, виброкатанные бетоны имеют выдающиеся прочностные характеристики и стойкость к истиранию. Не требует армирования.

В следствии высокого содержания инертных наполнителей (около 90%) и полного отсутствия расслоения тощей бетонной смеси, достигаются следующие преимущества виброкатанных бетонов:

- высочайшая плотность и однородность рисунка среза мозаично-бетонных покрытий при сокращении объема обдирочно-шлифовальных работ в 2-3 раза;

- высочайшие тепло-сберегающие характеристики керамзитобетонных смесей, при достаточной прочности;

- экстремально низкая себестоимость промышленных полов (ниже товарных бетонов с любым покрытием).

Основные параметры технологии.

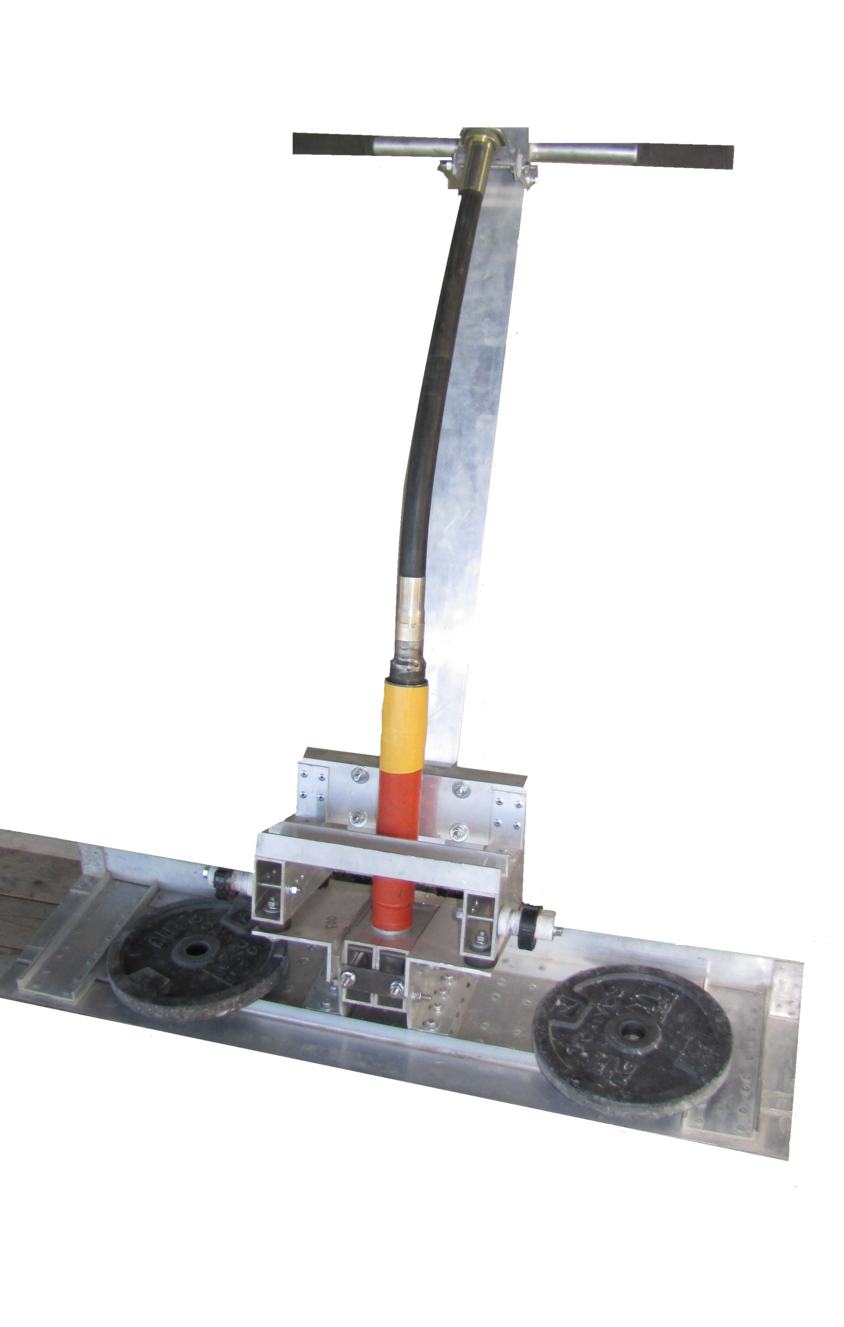

Масса виброплота «Жужжа-250» в снаряженном состоянии – 30 кг;

Номинальная частота колебаний – 240-270 Гц;

Номинальная производительность одной виброотделочной машины «Жужжа-250», при толщине слоя 5см – 250 м2 / 8 часов;

Усадка песко-бетонного покрытия при расходе цемента 11% (240кг/м3) – менее 0,1мм/м;

Марочная прочность песко-бетонного покрытия при расходе цемента 11% - М600;

Толщина покрытий – от 20 до 70мм;

Не требует финишных покрытий – достаточно нанесения пропитки;

Стоимость расходных компонентов виброотделочной машины – 5-10руб./м2;

Стоимость добавки «Реамикс-Пол» – 6-9 руб./м2*1см толщины.


Не имеет мировых аналогов!

Цены.

Виброотделочная машина (виброплот) «Жужжа-250» – 63200 руб.;

Крыло (расходник, ресурс: 4500м2) – 8990руб;

Вибропривод в сборе (расходник, ресурс: 3000м2) – 9620 руб.


Сравнительная таблица характеристик виброкатанного и товарного бетонов.

Характеристика Виброкатанный бетон Товарный бетон В25 П4
Прочность М600 М350
Усадка 0,1мм/м 0,5мм/м
Истираемость 0,4г/см2 0,6г/см2
Минимальная толщина (склады, производства) 40мм 80мм
Средняя цена, руб./м3 3260 4300
Себестоимость бетона на покрытие минимальной толщины 131 руб./м2 344 руб./м2
Армирование Не требуется Весьма желательно (80 руб./м2)
Дополнительное покрытие (топпинг) Не требуется Желательно (100 руб./м2)
Стоимость, с учетом дополнительных и расходных материалов, руб./м2 221 504-604
