Реамикс-ФИНИШ

Защитная декоративная мастика для пола (ЛАК)

Водоэмульсионная одноупаковочная полуматовая износостойкая и химически-стойкая полимерная композиция на основе самосшивающихся акрилатов.
Применяется для защиты минеральных и деревянных поверхностей от механических и химических нагрузок.

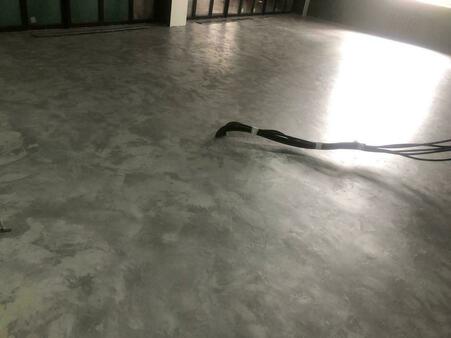

Особенно рекомендуется использование в качестве пропитки и полуматового лака для микробетона и микроцемента «Реамикс».
После полимеризации образует прочную, прозрачную, светостойкую и износостойкую поверхность, непроницаемую для таких проблемных реагентов как красное вино, кетчуп, майонез, кофе, чай.

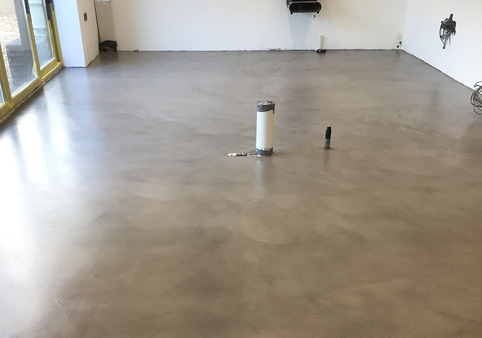

Применяется для покрытия полов, а так-же стен внутри помещений и на фасадах.

Характеристики:

Внешний вид: вязкая однородная жидкость молочного цвета;
Вязкость: 1200-1500 сПз;
Сухой остаток: 38-40%;
Послойный расход: 80-100гр./м2;
Время высыхания до Ст3: 30мин.;
Межслойный интервал при 20 С и относительной влажности 50%:  1ч..
Преимущества:
- грязе-, водоотталкивающий эффект;
- совмещает функции грунта и лака;
- усиливает контрастность рисунка;
- антибликовый эффект;
- почти без запаха;
- не меняет цвет обрабатываемой поверхности;
- со временем, не желтеет;
- однокомпонентная композиция;
- высокая скорость полимеризации;
- паропроницаема.


Рекомендации по применению


Температура основания и температура мастики должна составлять не менее 50С и не более 250С.
Относительная влажность воздуха в помещении должна составлять 40-60%.
Мастика «Реамикс-Финиш» наносится на сухую чистую поверхность, не содержащую следов жира, минеральных и синтетических масел.
Общий расход композиции, применяемой с целью долговременной защиты от химических реагентов и истирающих нагрузок, должен составлять не менее 270 гр./м2, что соответствует комбинации из одного пропиточного и двух покрывных слоев.
Перед применением мастику необходимо перемешать.
Пропиточный слой выполняется мастикой, разбавленной 30% питьевой воды.
Нанесение разбавленной водой мастики может быть выполнено как полиамидными или синтипоновыми валиками с длиной ворса 12мм так и с помощью флаундеров с мопом.
При нанесении пропиточного слоя, не допускайте образования луж и сухих участков. Равномерно распределяйте мастику по площади.
При нанесении валиками – распределяйте мастику во взаимно-перпендикулярных направлениях (крест-накрест).
Нанесение последующего слоя возможно через 1-2 часа в зависимости от влажности и температуры в помещении.
Покрывные слои могут быть выполнены как разбавленной 30% воды так и чистой мастикой.
Нанесение неразбавленного материала возможно только с помощью валиков.
При нанесении разбавленной водой мастики, количество покрывных слоев необходимо увеличить до 3-х, с целью обеспечения необходимой толщины пленки.
Межслойный интервал составляет от 1-го до 2-х часов в зависимости от влажности и температуры в помещении.
Нанесение валиком производится во взаимно перпендикулярных направлениях, с дополнительной прокаткой поверхности валиком (без нажима) через 5-7 минут после распределения мастики по обрабатываемому участку.
Нанесение флаундером с мопом из микрофибры производится движением «восьмерка». Нанесение флаундером обеспечивает трехкратную производительность относительно валика, при правильном выборе флаундера и мопа.

Начало эксплуатации при 20 0С и 50% относительной влажности:
Технологическое пешеходное движение – через 4 часа.
Начало эксплуатации – 24 часа.
Полный набор прочности и химической стойкости – 14 суток.
Свойства отвердевшего материала:
Степень блеска: 25%;
Прочность пленки на разрыв: не менее 27МПа;
Относительное удлинение при разрыве: не менее 50%;
Очищаемость поверхности после 12ч контакта:
Красное вино — 5 баллов;
Майонез – 5 баллов;
Кетчуп – 5 баллов;
Чай – 5 баллов;
Кофе растворимый – 5 баллов;
Кофе натуральный – 5 баллов;
Кофе натуральный горячий (600С) – 4 балла.
